拆解红米Note 3 一部让雷军哽咽的手机

52RD.com 2015年12月2日 ZEALER            参与:20人 查看 我来说两句
  11月24日 发布的红米Note 3,作为小米第一款金属机身,并配备了指纹识别功能的手机,终将千元机市场带入白热。前后有虎狼,也让雷军在感慨多年的做机生涯后不禁哽咽。从「为发烧而生」到「我所有的向往」,从务实到务虚,这是雷军或者说是小米的步伐?红米Note 3 姗姗来迟,它是为 MI 5 攒足了大招,还是踉跄的跟上了市场的节奏?走进冰冷外壳下的红米,看看里面还藏着什么让我们热泪盈眶。

  开箱体验:红米Note 3 开箱:全金属加指纹只要 899


  ▲本次拆机用到的工具有「十字螺丝刀」、「镊子」、「撬棒」、「撬片」、「热风枪」或「电吹风」

  〈  Step 1  取出卡托  〉

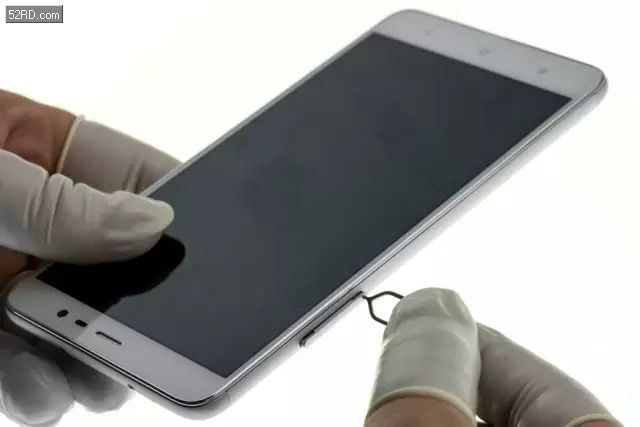

  ▲取出卡托。

  〈  Step 2  拆卸后盖  〉

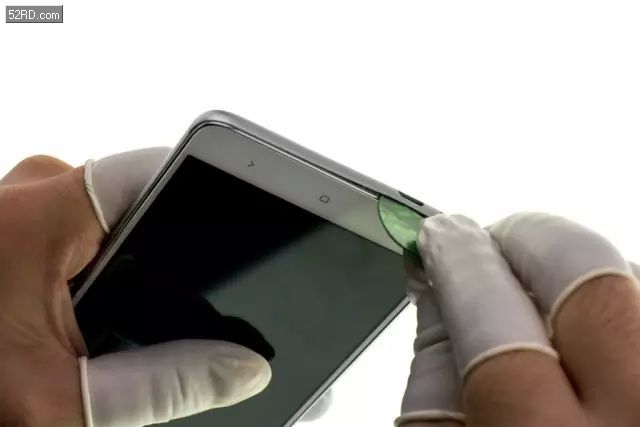

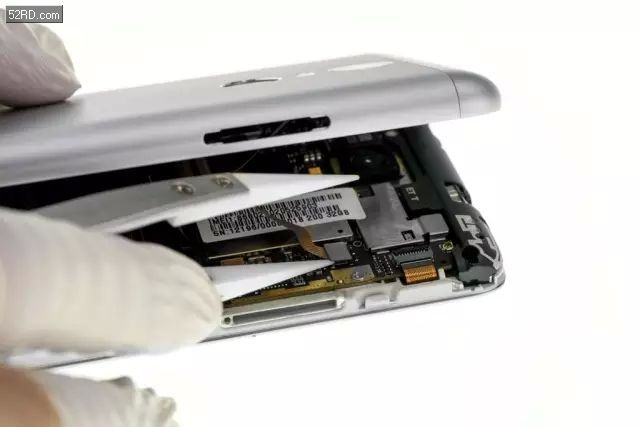

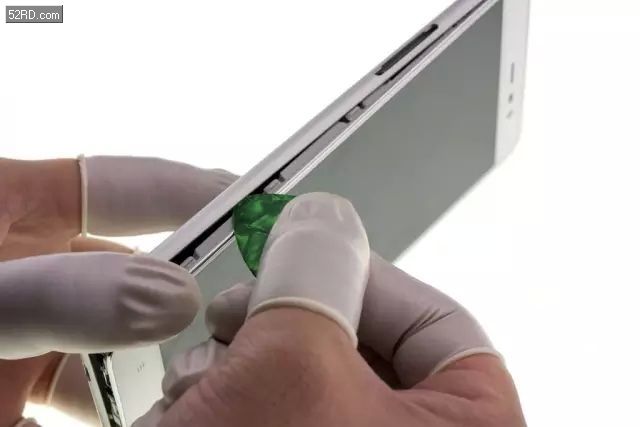

  ▲用撬片从 USB 口进入,将手机撬开缝隙。

  红米Note 3 的金属机身采用的是卡扣固定,无需用热风枪即可取下后盖。

  ▲机身划动,撬开后盖后,将后盖取下。

  注意拆开后盖后,不要马上取下,还有指纹识别模块没有断开与主板的连接。

  ▲断开指纹识别模块 BTB(Board to Board,板对板连接器),取下后盖。

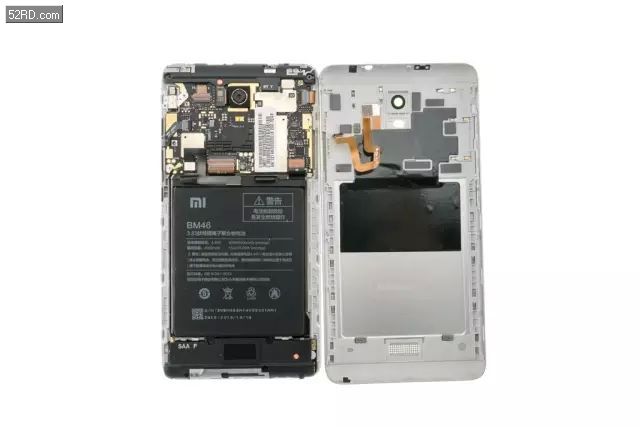

  取下后盖,可以看见红米Note 3 没有二级面板,采用的也是常见的断板设计。

  〈  Step 3  主板断电  〉

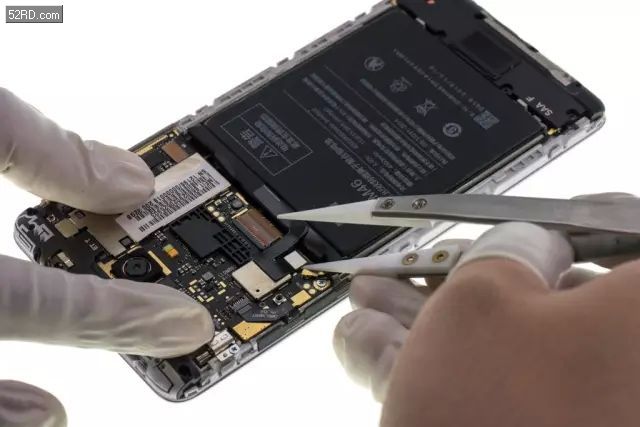

  ▲断开电池 BTB。

  〈  Step 4  拆卸「后 CAM」  〉

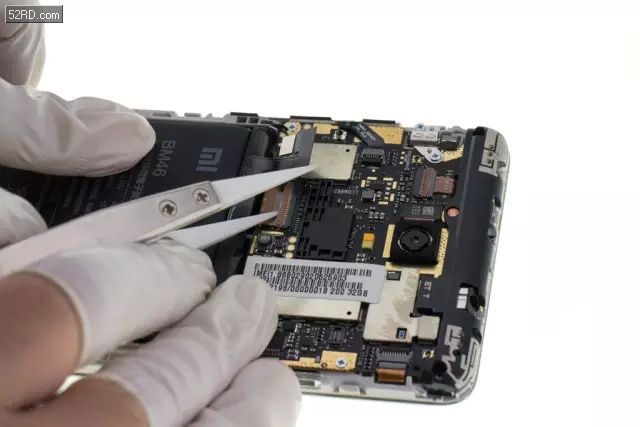

  ▲拆卸「后 CAM」(后置摄像头)前,先断开主板上各处的连接器。

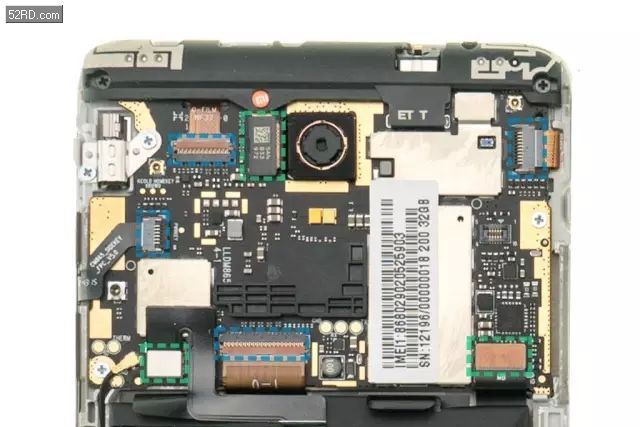

  红米Note 3 主板上的连接器有两种:BTB(Board to Board,板对板连接器)和 ZIP(压缩连接器)

  图中蓝色虚线框标注的为 ZIP,绿色虚线框标注的为 BTB。

  按从左到右,从上到下的顺序,这些连接器分别为:

  ● 蓝色:「前 CAM」(前置摄像头)、「TP」(Touch Panel,触控面板)、「侧键 ZIP」、「屏幕 ZIP」

  ● 绿色:「后 CAM」(后置摄像头)、「电池 BTB」、「主 FPC」

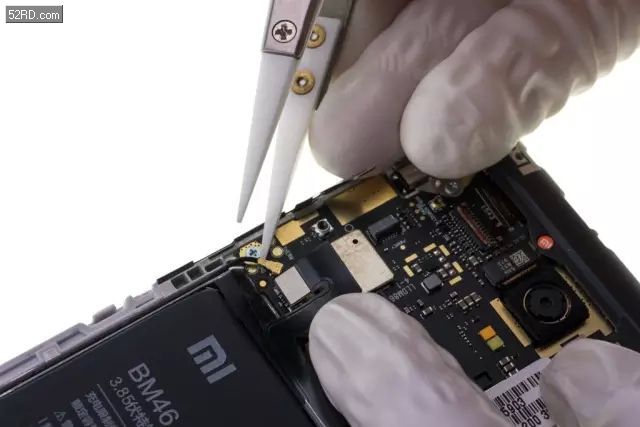

  ▲断开「RF 天线」(射频天线)。

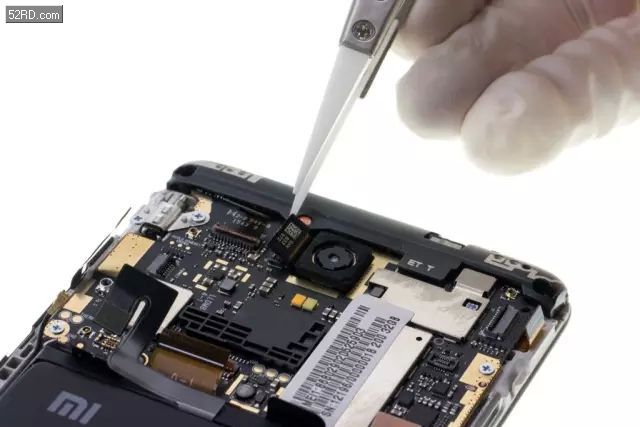

  ▲断开「后 CAM」的 BTB。

  「后 CAM」上的胶圈,在完整取下之前,是不能单独摘除的。

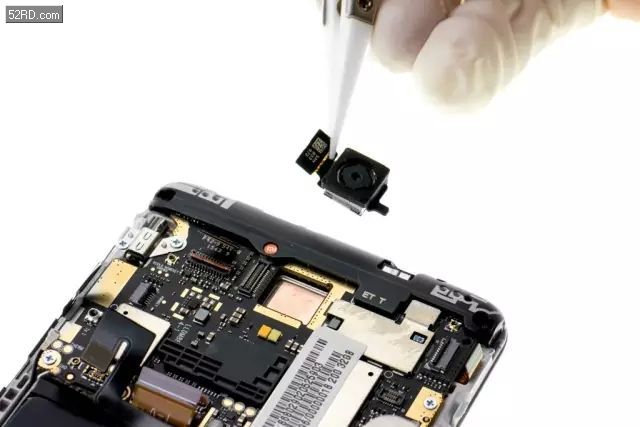

  ▲取下「后 CAM」。

  〈  Step 5  拆卸「前 CAM」  〉

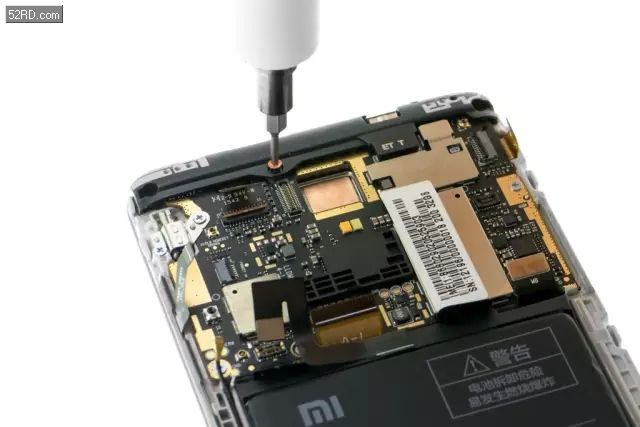

  ▲取下天线支架的螺丝。

  红米Note 3 内部用了两种一共 12 颗螺丝:黑色螺丝用在天线支架和「喇叭 BOX」处,银色螺丝用在主板处。

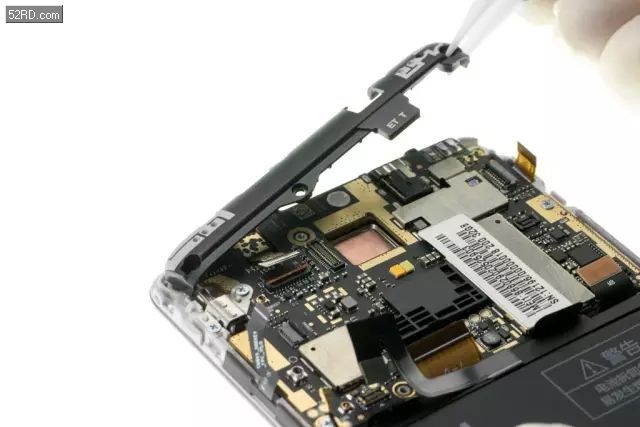

  ▲摘下天线支架。

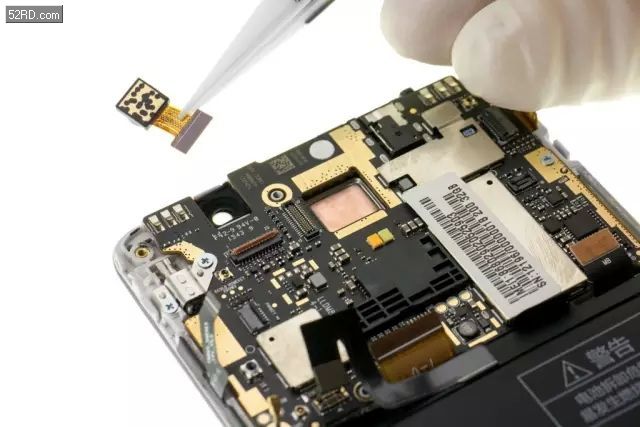

  ▲取下「前 CAM」(前置摄像头)。

  〈  Step 6  拆卸主板  〉

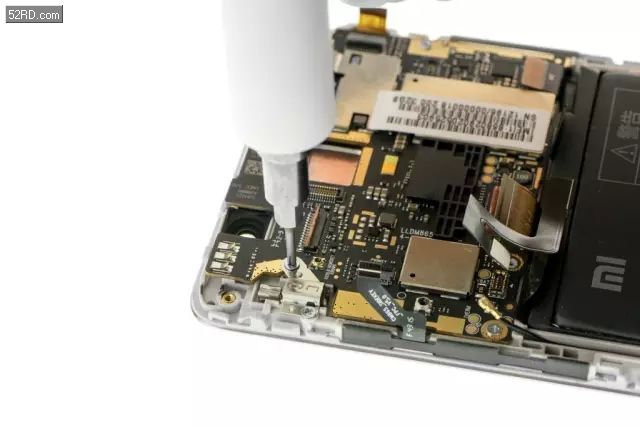

  ▲取下主板上的螺丝。

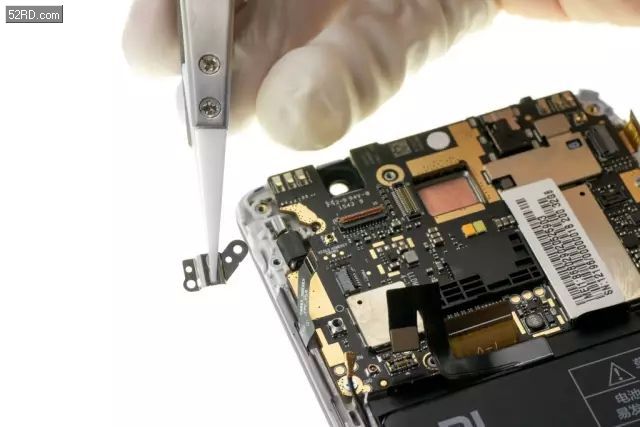

  ▲摘下振动马达上的固定钢片。

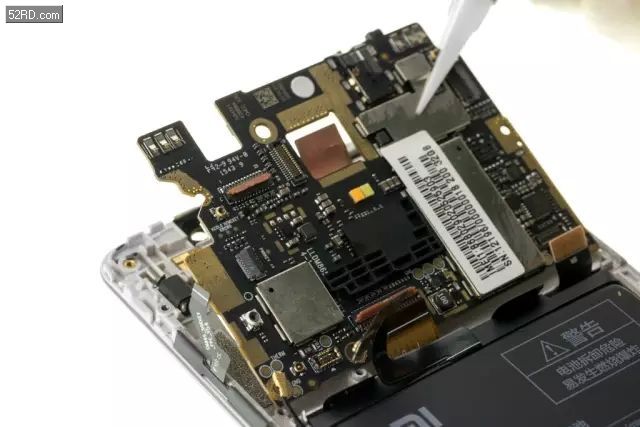

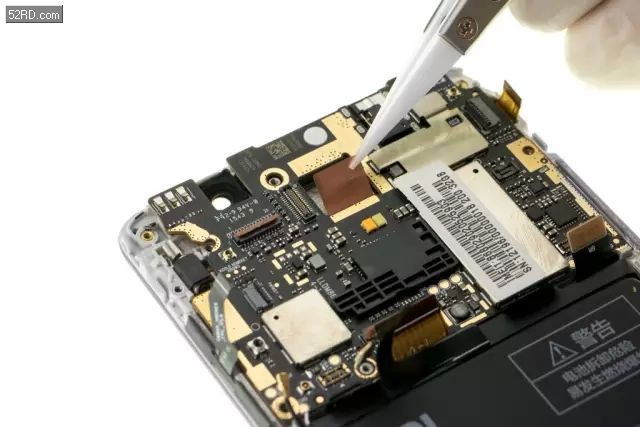

  ▲通过「后 CAM」下的散热铜箔揭起主板。

  ▲取下主板。

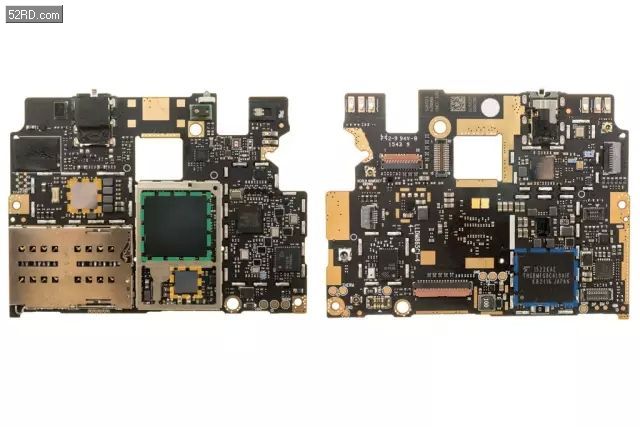

  绿色 SOC RAM:MTK Helio X10   Samsung 3 GB LPDDR3

  黄色 POWER:MTK 6331P   MTK 6332P

  蓝色 ROM:Toshiba 32 GB eMMC 5.0

  〈  Step 7  拆卸振动马达、「侧键 FPC」、听筒  〉

  ▲从屏幕一侧加热后,摘下振动马达。

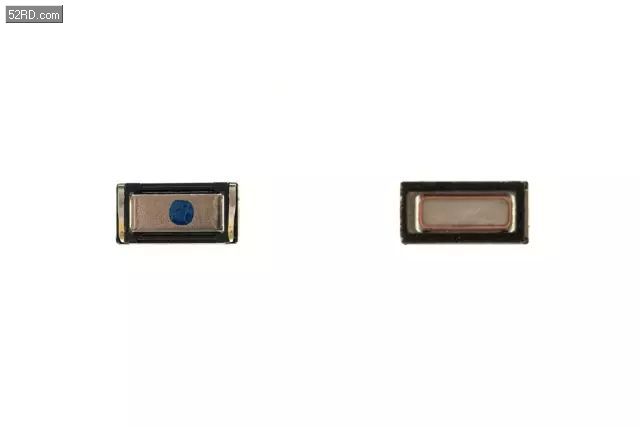

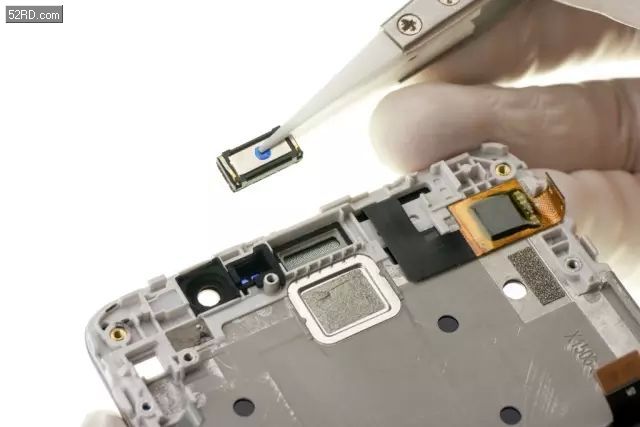

  ▲拆下听筒。

  听筒用双面泡棉胶固定,拆卸后难以完美复原。

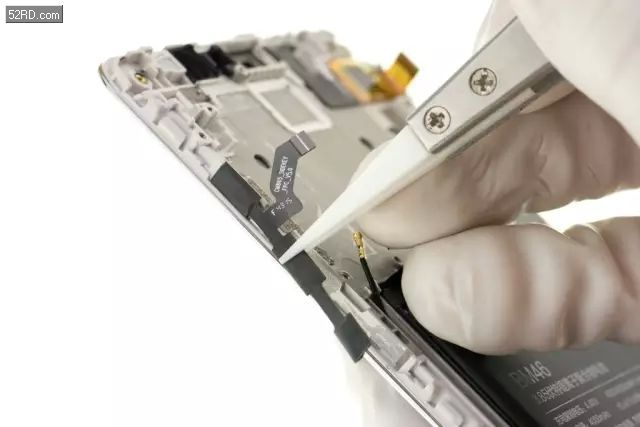

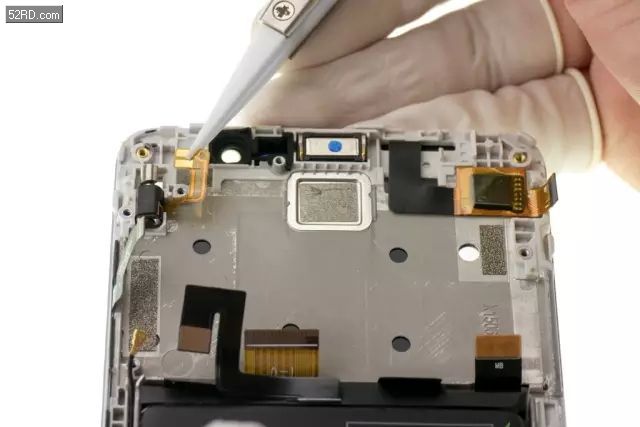

  ▲揭下「侧键 FPC」。

  〈  Step 8  拆卸电池  〉

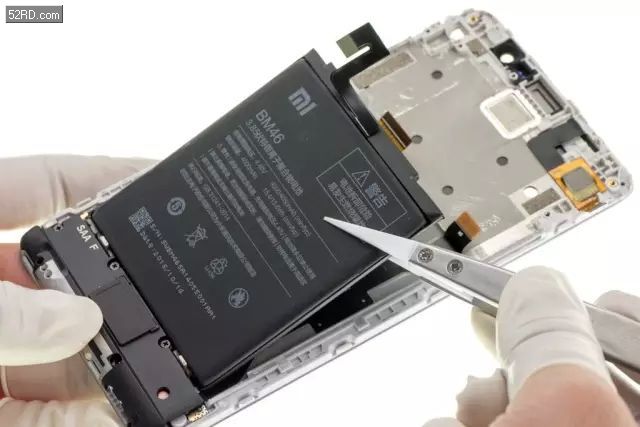

  ▲扯下电池背后的易拉胶。

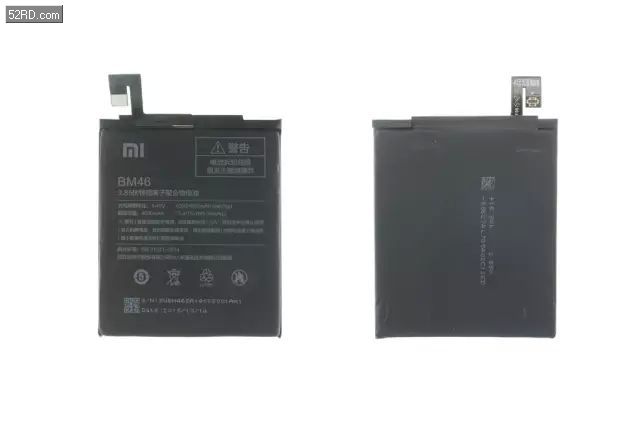

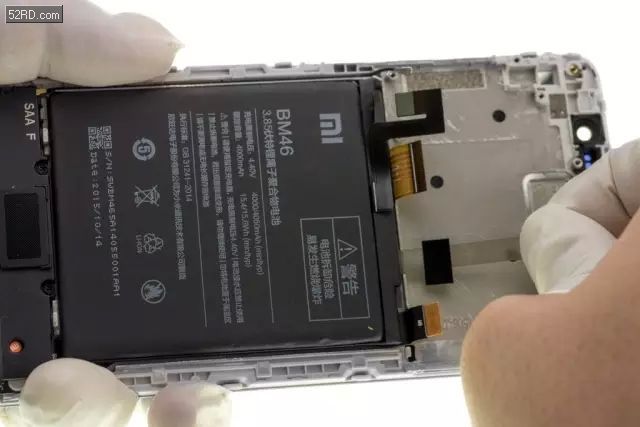

  ▲取下电池。

  红米Note 3 采用了一块 4000mAh 的电池,它的电源适配器的输出规格为 5V/2000mA。

  〈  Step 9  拆卸「喇叭 BOX」和副板  〉

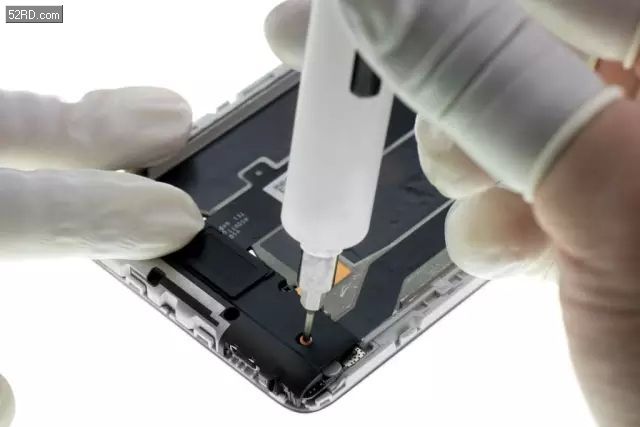

  ▲取下「喇叭 BOX」上的螺丝。

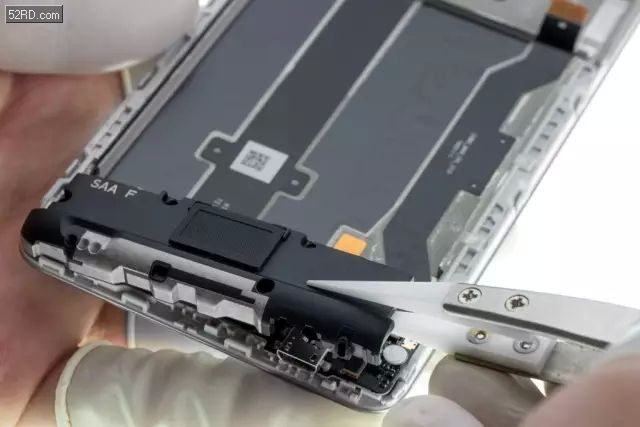

  ▲摘下「喇叭 BOX」。

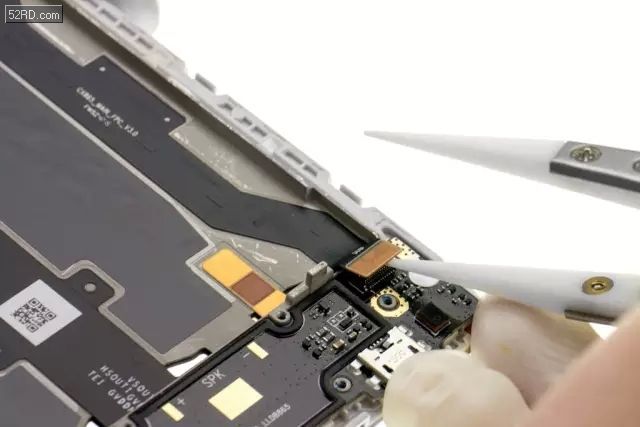

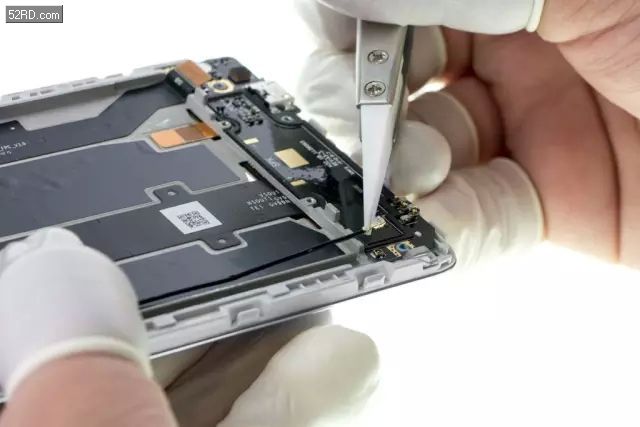

  ▲断开「主 FPC」的 BTB。

  ▲取下「RF 天线」。

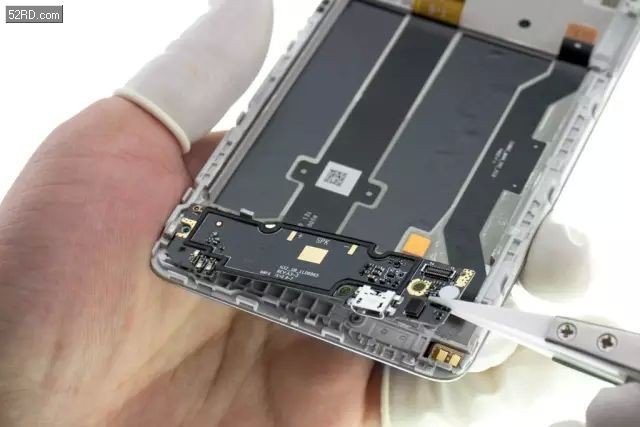

  ▲摘下副板。

  〈  Step 10  拆卸指纹识别模块  〉

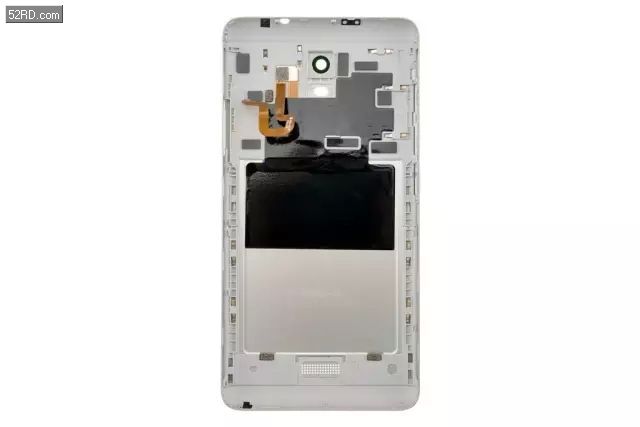

  红米Note 3 的后盖在金属之下还有一层塑料支架。

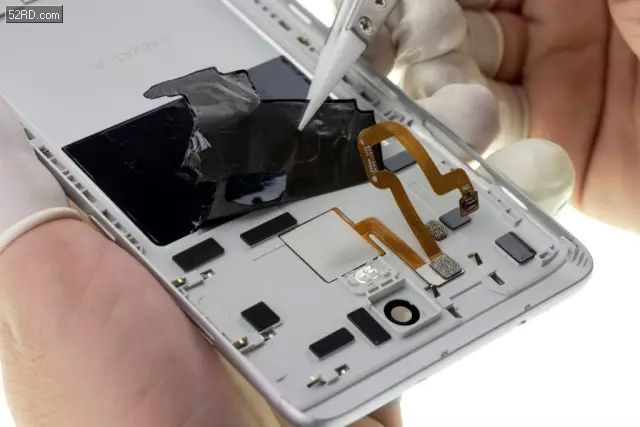

  ▲加热稍许后,揭起石墨散热贴片,露出指纹识别模块。

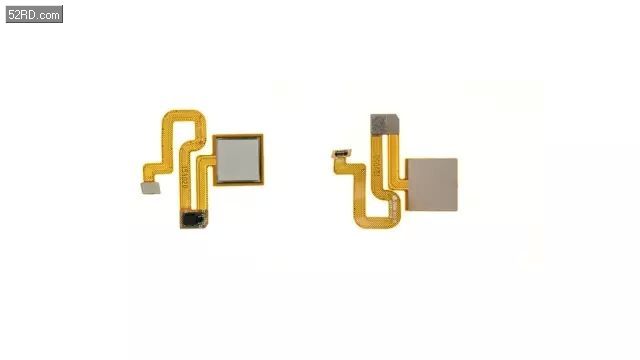

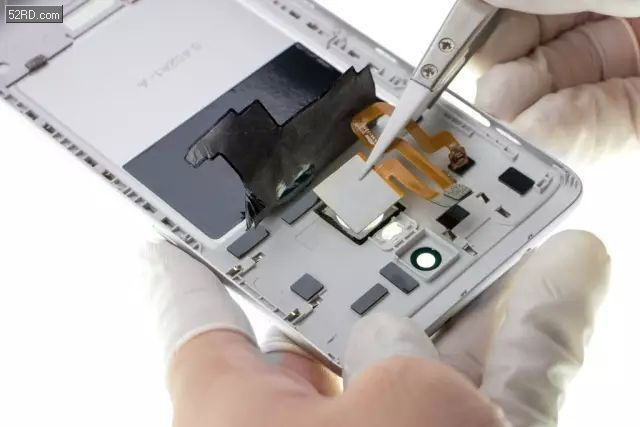

  ▲取下指纹识别模块。

  红米Note 3 的指纹识别模块,采用双面泡棉胶固定在后盖上。


  机器刚拆解完不久,我们的结构工程师还在努力中;
